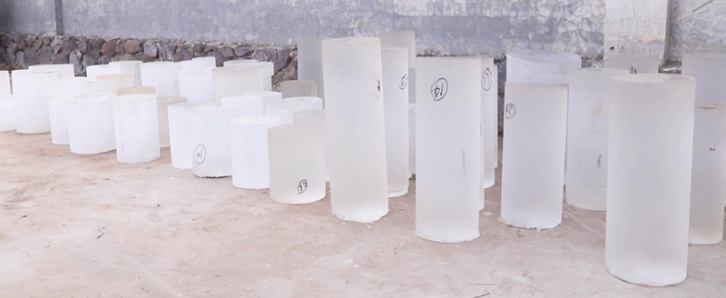

-
Vidrio de cuarzo fundido de alta pureza, serie ZKTD-K
Ofrece una combinación excepcional de pureza, estabilidad mecánica y resistencia térmica. Su excelente comportamiento químico, mínima presencia de defectos internos y disponibilidad en tamaños personalizados la hacen adecuada para aplicaciones ópticas e industriales exigentes.

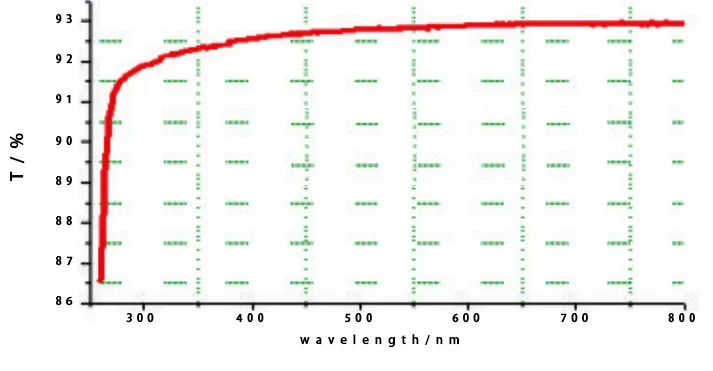

| Tipo | Burbujas e inclusiones | Uniformidad óptica | Contenido de hidroxilo (OH) | Tensión residual | Aplicaciones | |
| El grado de burbujas se especifica por cada 100 cm³ | ||||||
| DIN ISO 10110 | Estrías ópticas | Valor PV | ppm (μg/g) |
nm/cm | ||
| ZKTD-K32 | 1/6 x 0.3 | Sin estrías en la dirección funcional | < 1x10-5 | ~200 | < 10 | Ventana de observación resistente al calor |
| ZKTD-K33 | 1/6 x 0.1 | Sin estrías en la dirección funcional | < 8x10-6 | ~200 | < 10 | Aplicaciones ópticas reflectivas para láser, ventanas de observación resistentes al calor |
| Propiedades mecánicas | ZKTD-K32~33 |
| Densidad (g/cm³) | 2.203 |
| Módulo de elasticidad (MPa) | 7.25 x 104 |
| Coeficiente de Poisson | 0.17 |
| Resistencia a la compresión (MPa) | 1150 |
| Resistencia a la tracción (MPa) | 50 |
| Resistencia a la flexión (MPa) | 67 |
| Dureza Mohs | 5.5 ~ 6.5 |
| Microdureza | 8000 ~ 9000 |
| Número de Abbe | ZKTD-K |
| Vd = (nd – 1)(nF – nC) | 67.5 ± 0.6 |
| Constantes de dispersión (Sellmeier) | |
| B1 | 4,76523070 x 10⁻¹ |
| B2 | 6,27786368x10⁻¹ |
| B3 | 8,72274404x10⁻¹ |
| C1 | 1,18369052x10⁻2 |
| C2 | 2,84888095x10⁻³ |
| C3 | 9,56856012x10⁻¹ |
| Constante dieléctrica (ε) | 0 - 106 Hz | 3 x 1010 Hz | |
| 3.7 | 3.81 | ||
| Rigidez dieléctrica (kV/cm) | 20 °C | 500 °C | |
| 250 - 400 | 40 - 50 | ||
| Factor de pérdidas dieléctricas (tg δ) | 1 KHz | 1 MHz-109 Hz | 3 x 1010 Hz |
| < 5x10-4 | < 1x10-4 | < 4x10-4 | |
| Resistividad (Ω·cm) | 20 °C | 100 °C | 400 °C |
| 1 x 1018 | 1 x 1016 | 1 x 1010 | |
| Resistividad (Ω·cm) | 800 °C | 1000 °C | 1200 °C |
| 6.3 x 106 | 1 x 106 | 1.3 x 105 | |
| Elemento | Al | Fe | Ca | Mg | Ti | Ni | Mn | Cu | Li | Na | K | Co | Total |
| ppm | ~20.00 | ~0.20 | ~1.50 | ~0.20 | ~1.30 | ~0.01 | ~0.05 | ~0.02 | ~1.30 | ~2.00 | ~0.40 | ~0.03 | ~28.00 |
| Propiedades térmicas | Punto de reblandecimiento | Punto de recocido | Punto de tensión | Temperatura máx. de trabajo continuo | Temperatura máx. de trabajo |
| ZKTD-K | 1680 °C | 1150 °C | 1090 °C | 1000 °C | 1200 °C |
Productos de cuarzo relacionados
La sílice fundida sintética de alta pureza está disponible en cuatro series
Productos principales
Fabricante de productos de cuarzo de alta pureza desde 1998
- Microtubos capilares de cuarzo
- Tubos y varillas de cuarzo de alta pureza
- Tubos de borosilicato de pared delgada (para ampollas)
- Componentes de cuarzo
- Placas de cuarzo y ventanas ópticas
- Panel nido de abeja de vidrio
- Ventanas ópticas de vidrio dopado
- Objetivos de SiO₂
- Componentes y artículos de cuarzo
Enlaces Rápidos
